Профильные системы «АЛЮТЕХ» используются для остекления фасадов зданий различного функционального назначения: торговых и бизнес-центров, спортивных арен, отелей и банков. С их помощью реализуются надежные, стильные и визуально легкие объекты разной степени сложности.
Подробнее
Гарантия:
- 3 года на стеклопакеты
- 5 лет на фурнитуру
- 10 лет на профили
Предусмотрена возможность интеграции окон и дверей непосредственно в фасадную систему, что позволяет реализовать единое архитектурное решение с согласованным дизайном, цветом и профилями всех элементов.
Описание

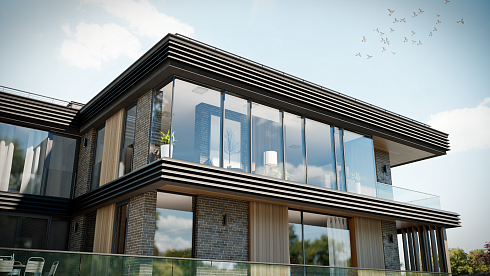

Фасадное остекление позволяет сделать архитектурный объект современным и стильным — за счет максимальной площади остекления даже самое габаритное и массивное здание смотрится легко и изящно.
Классическое остекление ALT F50
Позволяет изготавливать фасады с максимальной светопропускающей способностью, которые обеспечивают современный вид объекта и комфортный микроклимат внутри него. Система ALT F50 выдерживает крупногабаритные стеклопакеты, в том числе — джамбо-стекло.
Дает возможность реализовывать полностью стеклянный фасад без видимых алюминиевых профилей снаружи. За счет этого здание приобретает футуристичный внешний вид.
Предназначено для проектирования и изготовления наружных противопожарных фасадных конструкций и внутренних перегородок, соответствующих повышенным требованиями по огнестойкости. Класс огнестойкости таких конструкций — до EI45.
С внешней стороны фасада панели фиксируются при помощи малозаметных прижимных профилей, плотно прилегающих к стеклу. Данная технология позволяет использовать массивные стеклопакеты.
Комбинация классического и структурного остекления. Использование специальных декоративных крышек помогает придать зданию дополнительный объем.
Предназначено для зданий, имеющих сплошные стены с оконными проемами. Конструктивно фасад состоит из двух участков — теплого и холодного, что позволяет значительно снизить его стоимость.

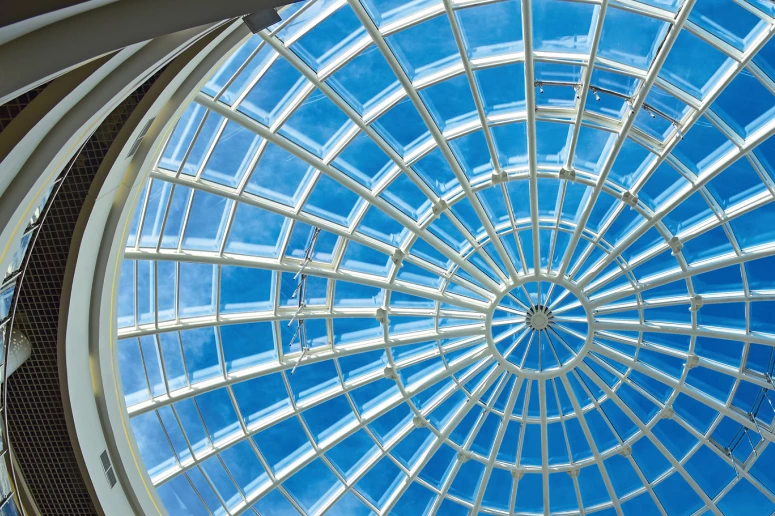

Позволяет изготавливать сложные светопрозрачные конструкции: одно- и двускатные крыши, купола, арочные своды, пирамиды. Необычные пространственные конструкции делают здание эффектным внешне, сохраняя комфортный микроклимат внутри помещений.
Предназначены для изготовления конструкций наружной солнцезащиты. Их установка является простым и эффективным методом пассивного охлаждения внутреннего пространства зданий. Ламели ALT SP50 также могут применяться в качестве декоративных наружных элементов, придающих объекту индивидуальный стиль.

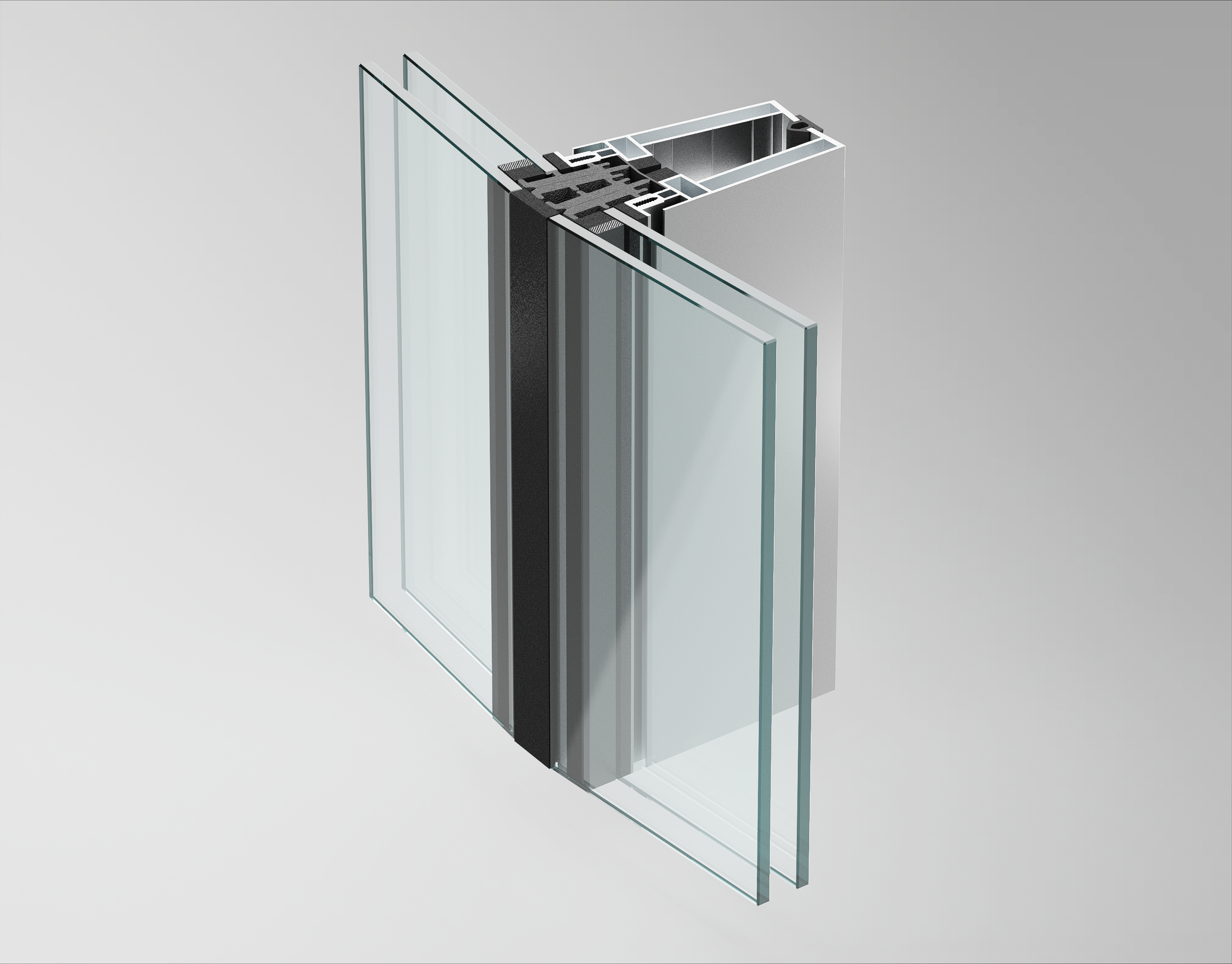

Структурное остекление ALT F50 SG
Дает возможность реализовывать полностью стеклянный фасад без видимых алюминиевых профилей снаружи. За счет этого здание приобретает футуристичный внешний вид.
Противопожарное остекление ALT F50 FR
Предназначено для проектирования и изготовления наружных противопожарных фасадных конструкций и внутренних перегородок, соответствующих повышенным требованиями по огнестойкости. Класс огнестойкости таких конструкций — до EI45.

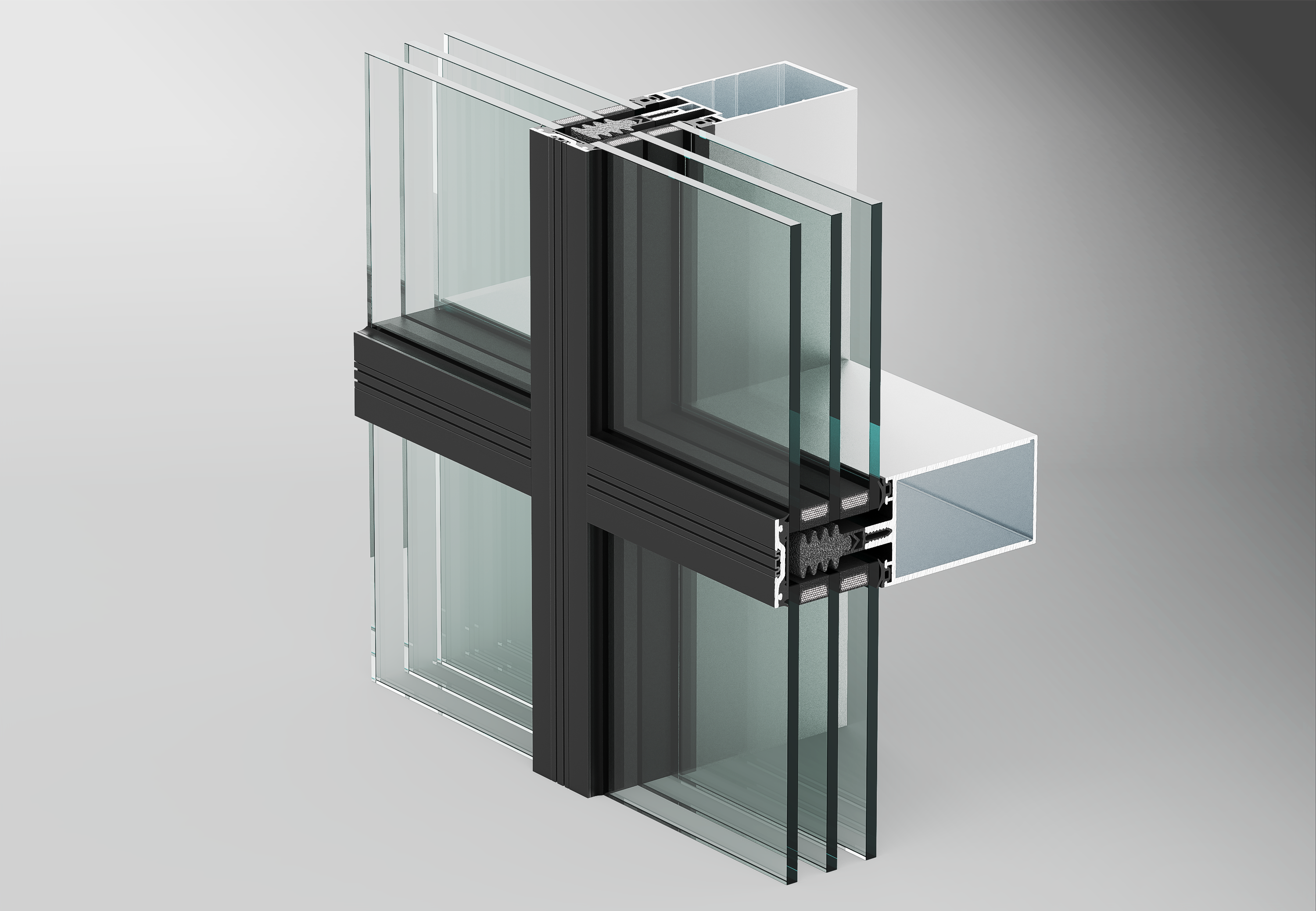

Имитация структурного остекления ALT F50 SSG
С внешней стороны фасада панели фиксируются при помощи малозаметных прижимных профилей, плотно прилегающих к стеклу. Данная технология позволяет использовать массивные стеклопакеты.

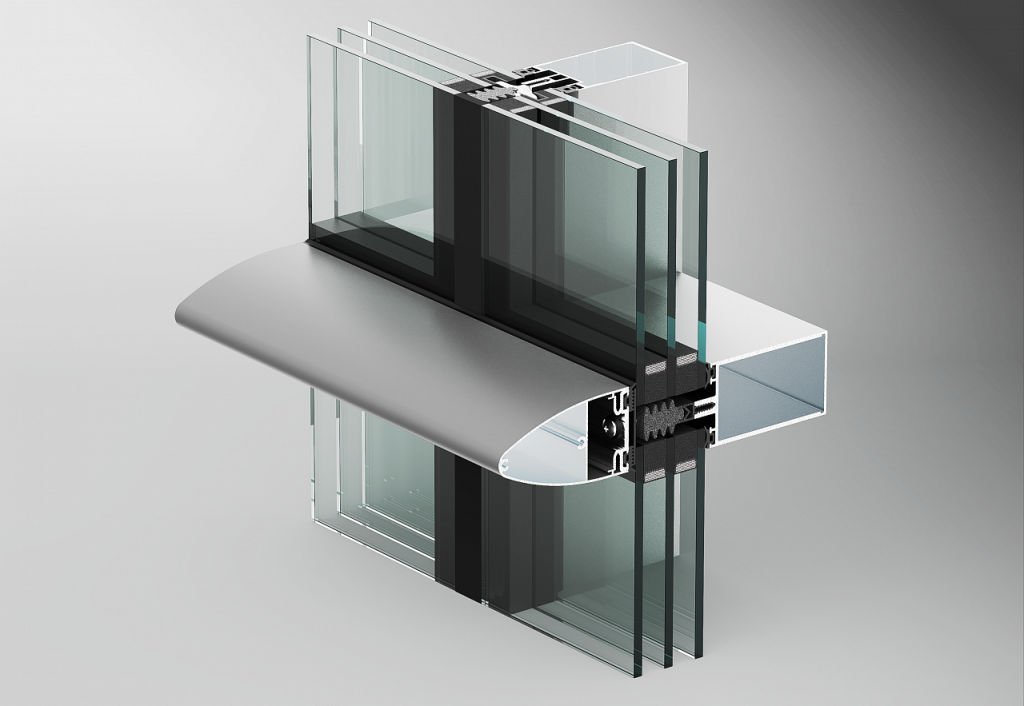

Остекление типа «горизонтальная линия» ALT F50 HL
Комбинация классического и структурного остекления. Использование специальных декоративных крышек помогает придать зданию дополнительный объем.
Остекление «тепло-холод» ALT F50 HC
Предназначено для зданий, имеющих сплошные стены с оконными проемами. Конструктивно фасад состоит из двух участков — теплого и холодного, что позволяет значительно снизить его стоимость.
Крышно-купольная система ALT SKL50
\ Позволяет изготавливать сложные светопрозрачные конструкции: одно- и двускатные крыши, купола, арочные своды, пирамиды. Необычные пространственные конструкции делают здание эффектным внешне, сохраняя комфортный микроклимат внутри помещений.

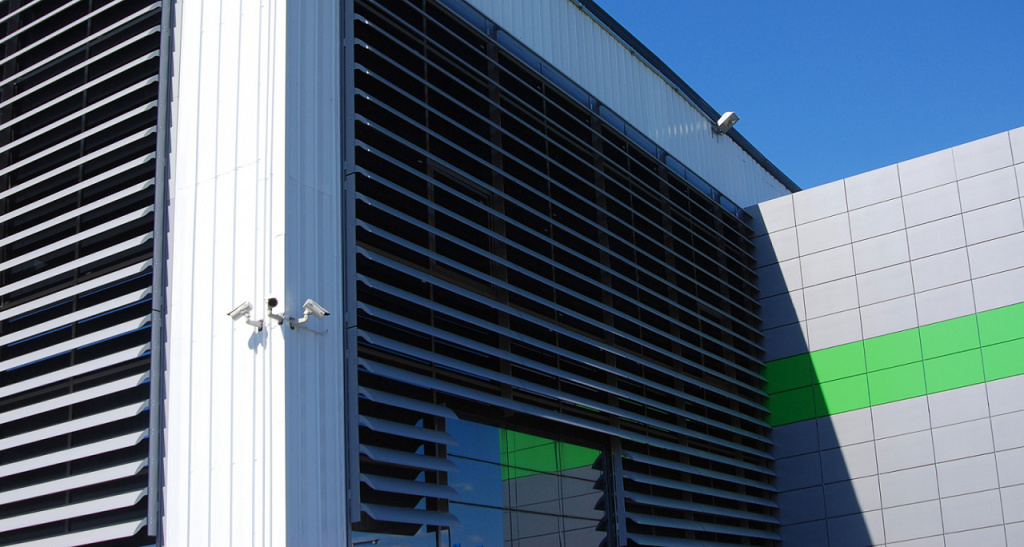

Солнцезащитные ламели ALT SP50
Предназначены для изготовления конструкций наружной солнцезащиты. Их установка является простым и эффективным методом пассивного охлаждения внутреннего пространства зданий. Ламели ALT SP50 также могут применяться в качестве декоративных наружных элементов, придающих объекту индивидуальный стиль.
Дополнительно
Технические характеристики

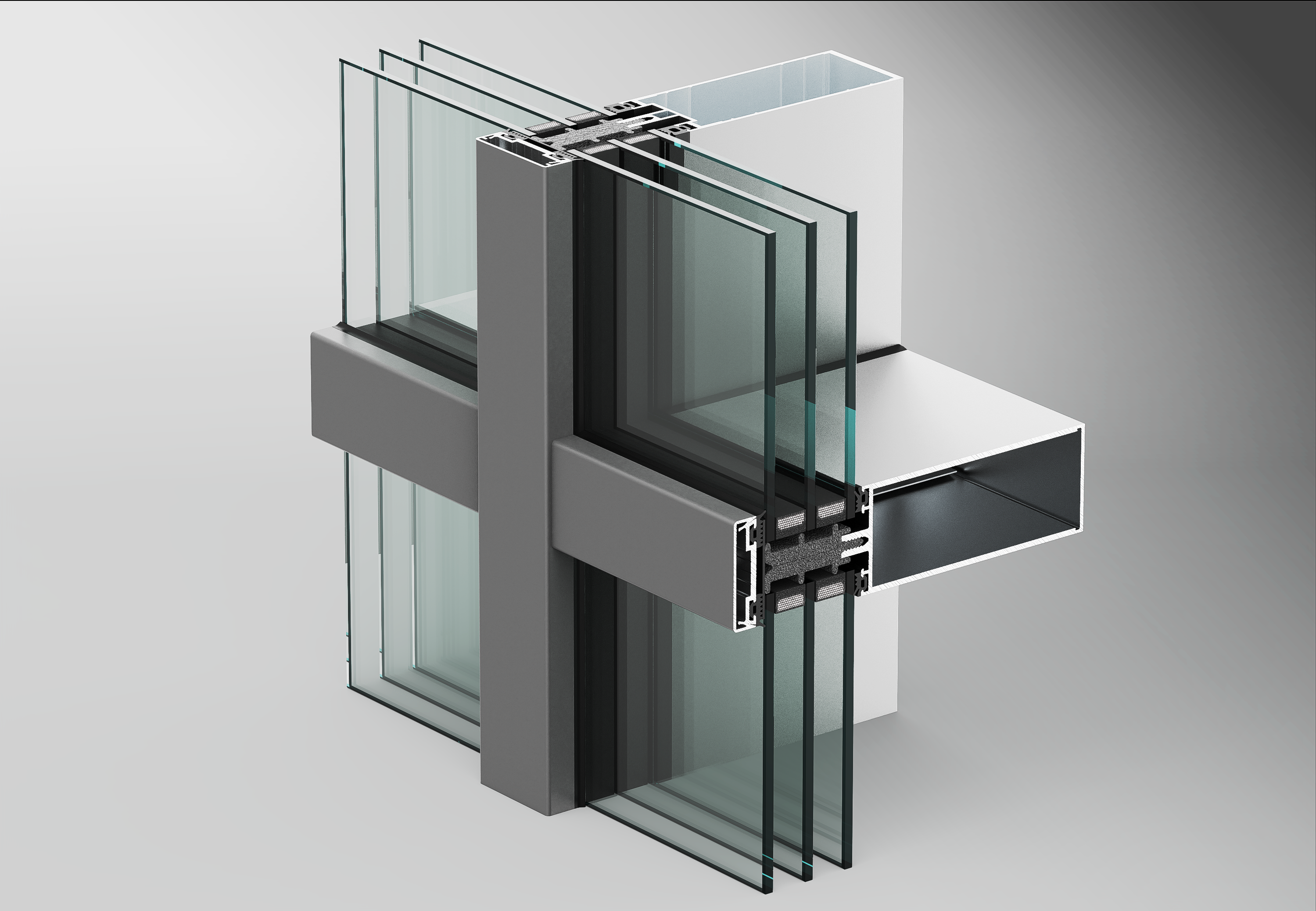

Классический фасад ALT F50
| Внутренняя видимая ширина профилей | 50 (80) мм |
| Внешняя видимая ширина профилей |
50 мм
|
| Толщина заполнения | до 74 (80) мм |
| Максимальный вес заполнения | 800, 1 100 кг |
| Максимальный момент инерции | 6 201 см4 |
| Водопроницаемость | 2 100 Па |
| Воздухопроницаемость | класс А |
| Сопротивление ветровой нагрузке | 2 000 Па |
| Теплопроводность сечения | Uf = 0,6-1,8 W/(m²·K) |
| Звукоизоляция (в зависимости от применяемого заполнения) | до 46 дБ |
| Сейсмостойкость | 9 баллов |
| Класс пожарной опасности конструкции | К0 |
| Предел огнестойкости пожарной отсечки | EI60 |
| Предел огнестойкости (стандартное исполнение) | E15 |
| Взломостойкость | Возможно изготовление в противовзломном исполнении |

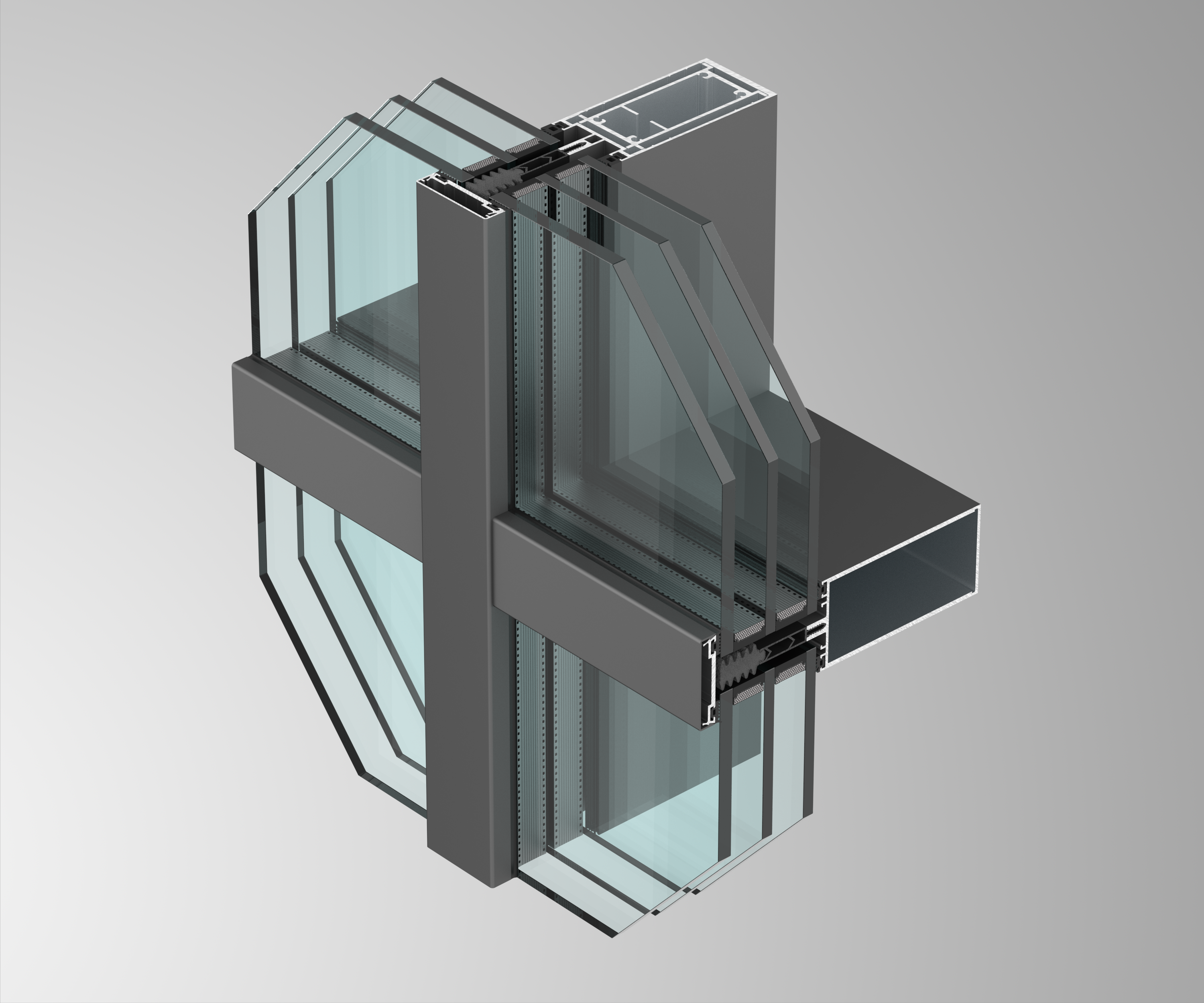

Классический фасад ALT F60
| Внутренняя видимая ширина профилей | 60, 80 мм |
| Внешняя видимая ширина профилей |
60, 80 мм
|
| Толщина заполнения | 4-80 мм |
| Максимальный вес заполнения | 1 150 кг |
| Максимальный момент инерции | 7 067,53 см4 |
| Водопроницаемость | класс А |
| Воздухопроницаемость | класс А |
| Сопротивление ветровой нагрузке | класс А |
| Теплопроводность сечения | Uf ≥ 0,65 W/(m²·K) |
| Звукоизоляция (в зависимости от применяемого заполнения) | до 48 дБ |
| Сейсмостойкость | 9 баллов |
| Класс пожарной опасности конструкции | К0 |
| Предел огнестойкости пожарной отсечки | EI60 |
| Предел огнестойкости (стандартное исполнение) | E15 |
| Взломостойкость | Возможно изготовление в противовзломном исполнении |
Имитация структурного фасада ALT F50 SSG
| Внутренняя видимая ширина профилей | 50 мм |
| Внешняя видимая ширина профилей |
40, 50 мм
|
| Толщина заполнения | 22-62 мм |
| Максимальный вес заполнения | 650 кг |
| Максимальный момент инерции | 6 201 см4 |
| Водопроницаемость | класс А |
| Воздухопроницаемость | класс А |
| Сопротивление ветровой нагрузке | класс А |
| Теплопроводность сечения | Uf = 0,6-1,8 W/(m²·K) |
| Звукоизоляция (в зависимости от применяемого заполнения) | до 46 дБ |
| Сейсмостойкость | 9 баллов |
| Класс пожарной опасности конструкции | К0 |
| Предел огнестойкости пожарной отсечки | EI60 |
| Предел огнестойкости (стандартное исполнение) | E15 |
| Взломостойкость | Возможно изготовление в противовзломном исполнении |

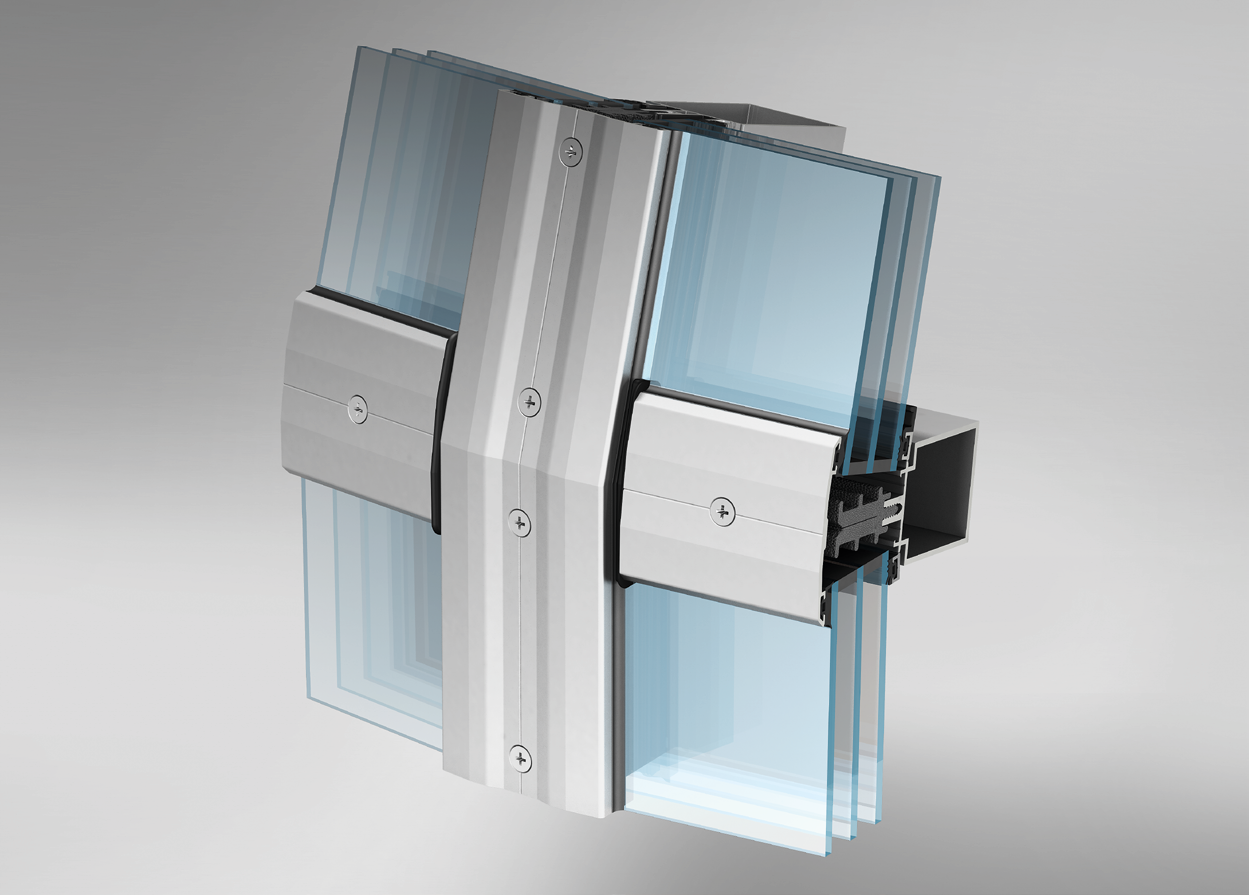

Крышно – купольная система SKL50
| Внутренняя видимая ширина профилей | 50 мм |
| Внешняя видимая ширина профилей |
50-166 мм
|
| Толщина заполнения | до 56 мм |
| Максимальный вес заполнения | 430 кг |
| Максимальный момент инерции | 1298 см4 |
| Водопроницаемость | класс А |
| Воздухопроницаемость | класс А |
| Сопротивление ветровой нагрузке | класс А |
| Теплопроводность сечения | Uf ≥ 0,6 W/(m²·K) |
| Звукоизоляция (в зависимости от применяемого заполнения) | до 48 дБ |
Система элементных куполов USKL60
| Максимальный габарит модуля | до 2,5 м² |
| Толщина заполнения | до 54 мм |
| Водопроницаемость | класс А |
| Воздухопроницаемость | класс А |
| Сопротивление ветровой нагрузке | класс А |
| Теплопроводность сечения | Uf ≥ 0,71 W/(m²·K) |
| Звукоизоляция (в зависимости от применяемого заполнения) | до 48 дБ |
| Сейсмостойкость | 9 баллов |
| Предел огнестойкости пожарной отсечки | EI60 |
| Тип встраиваемых конструкций | лючки дымоудаления |

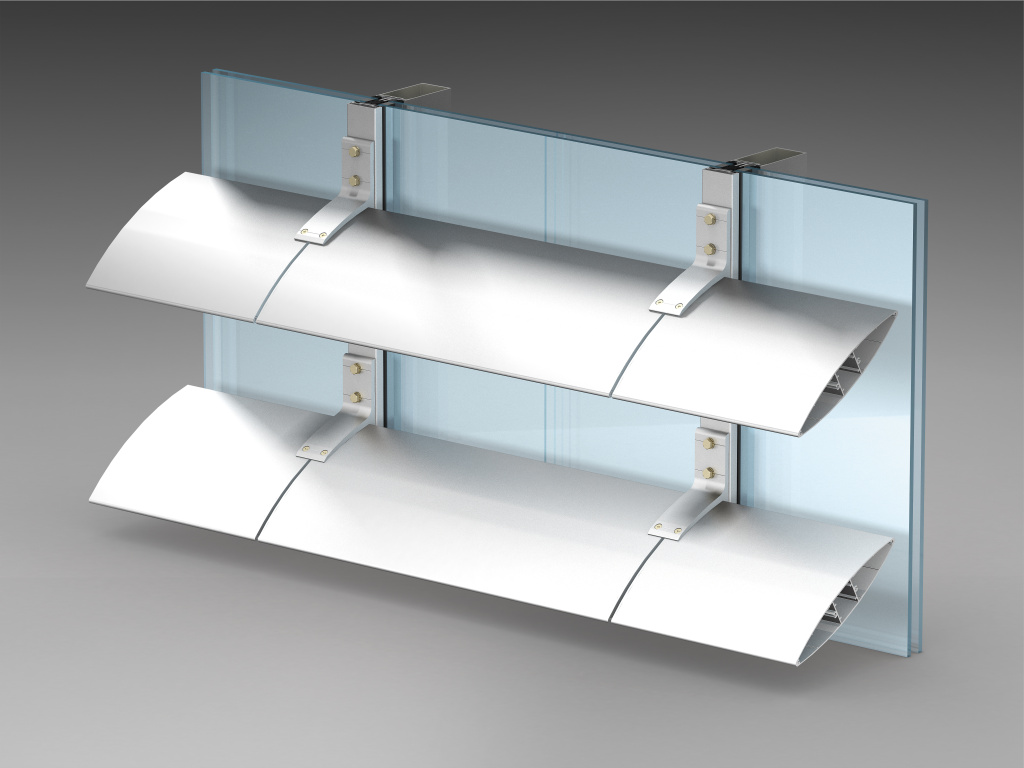

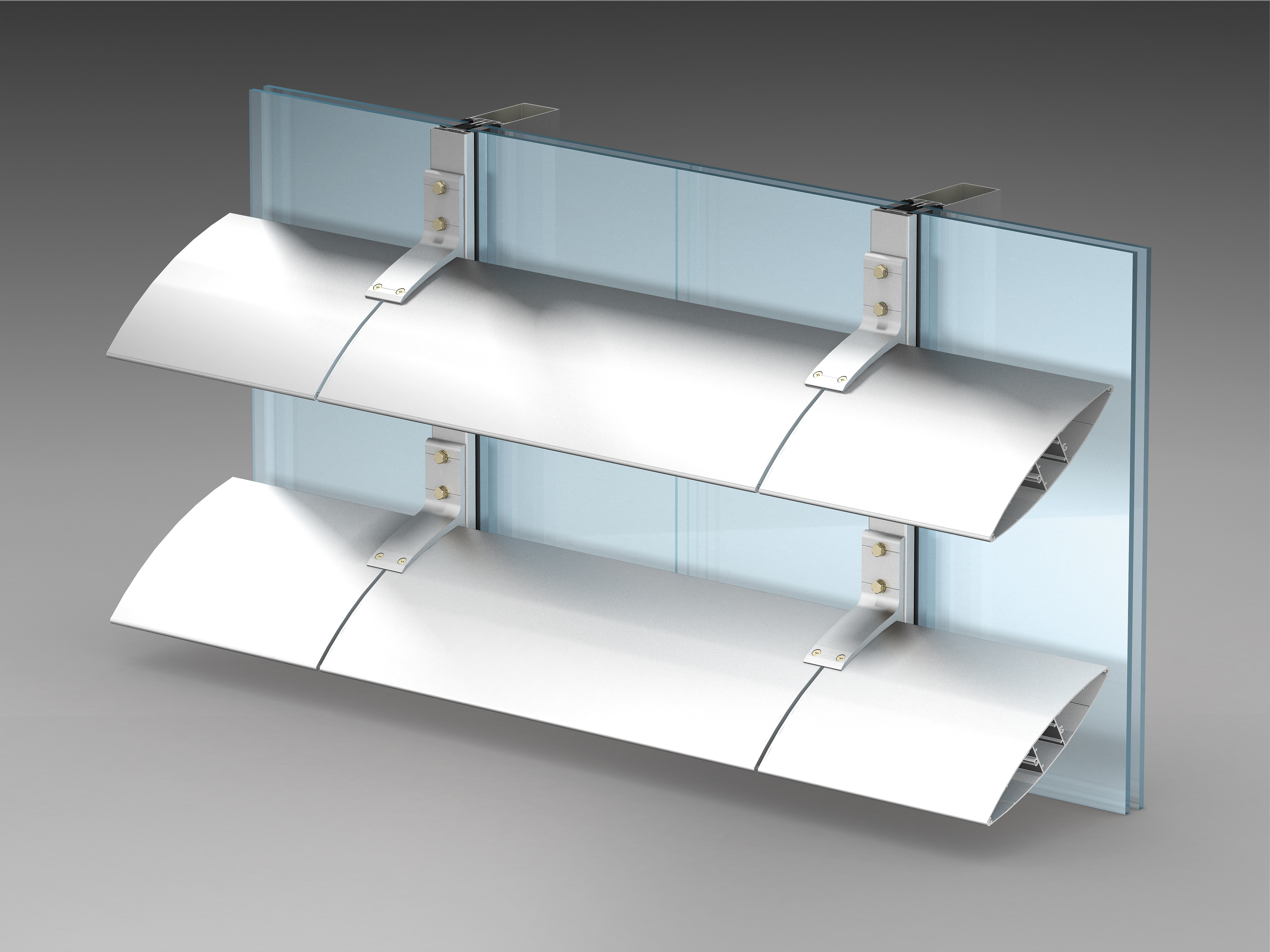

Солнцезащитные ламели ALT SP50
| Масса 1 м.п. | 0,957 – 4,148 кг |
| Ширина солнцезащитной панели |
100-280мм, свыше 400 мм – составные ламели
|
| Момент инерции одиночной ламели lx | 30,47 - 824,1 см4 |
| Момент инерции одиночной ламели ly | 2,39 - 41,13 см4 |

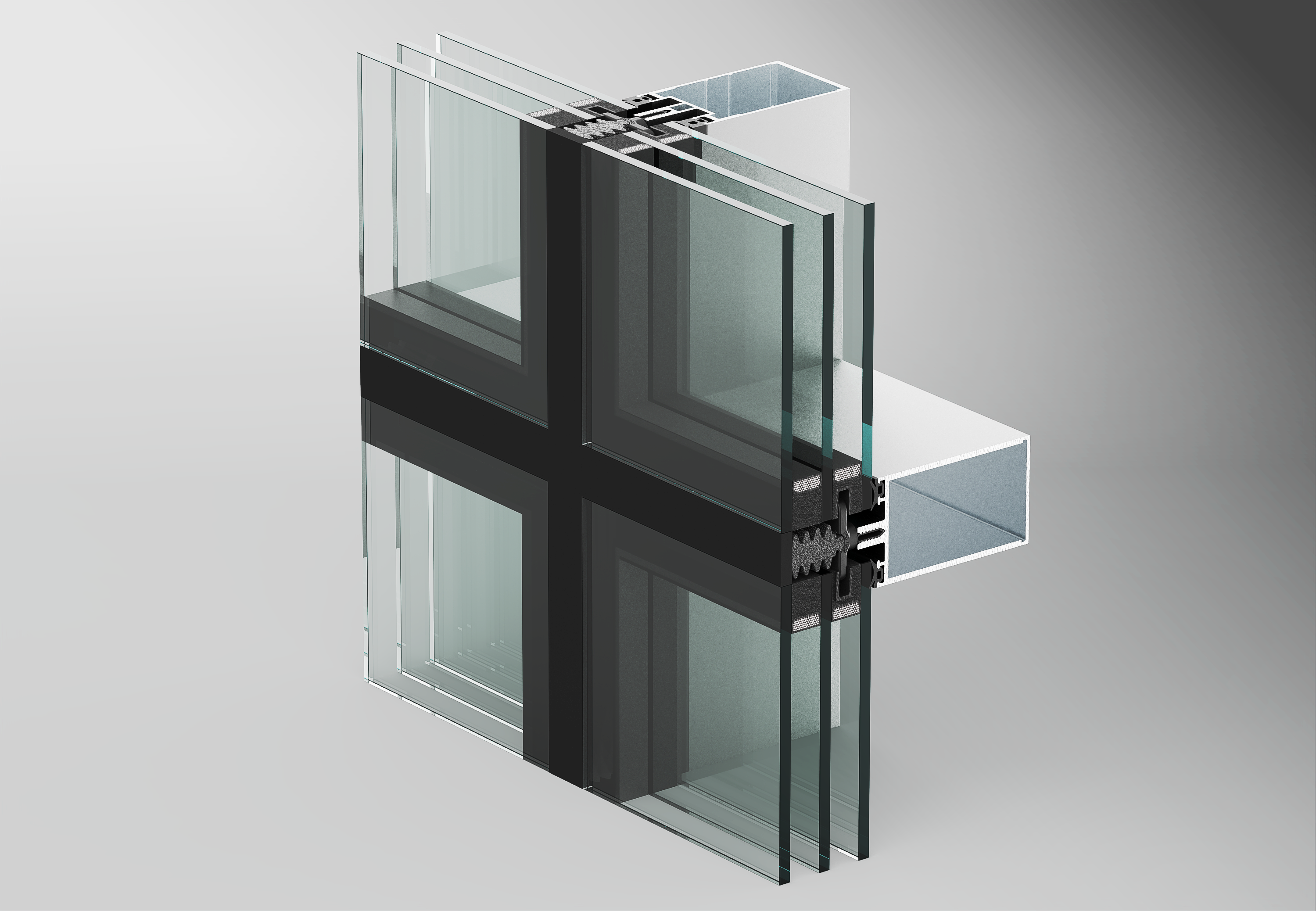

Структурный фасад ALT F50 SG
| Внутренняя видимая ширина профилей | 50 мм |
| Внешняя видимая ширина профилей |
20 мм
|
| Толщина заполнения | 28-62 мм |
| Максимальный вес заполнения | 650 кг |
| Максимальный момент инерции | 6 201 см4 |
| Водопроницаемость | класс А |
| Воздухопроницаемость | класс А |
| Сопротивление ветровой нагрузке | класс А |
| Теплопроводность сечения | Uf ≤ 1,35 W/(m²·K) |
| Звукоизоляция (в зависимости от применяемого заполнения) | до 48 дБ |
| Сейсмостойкость | 9 баллов |
| Класс пожарной опасности конструкции | К0 |
| Предел огнестойкости пожарной отсечки | EI60 |
| Предел огнестойкости (стандартное исполнение) | E15 |
| Взломостойкость | Возможно изготовление в противовзломном исполнении |

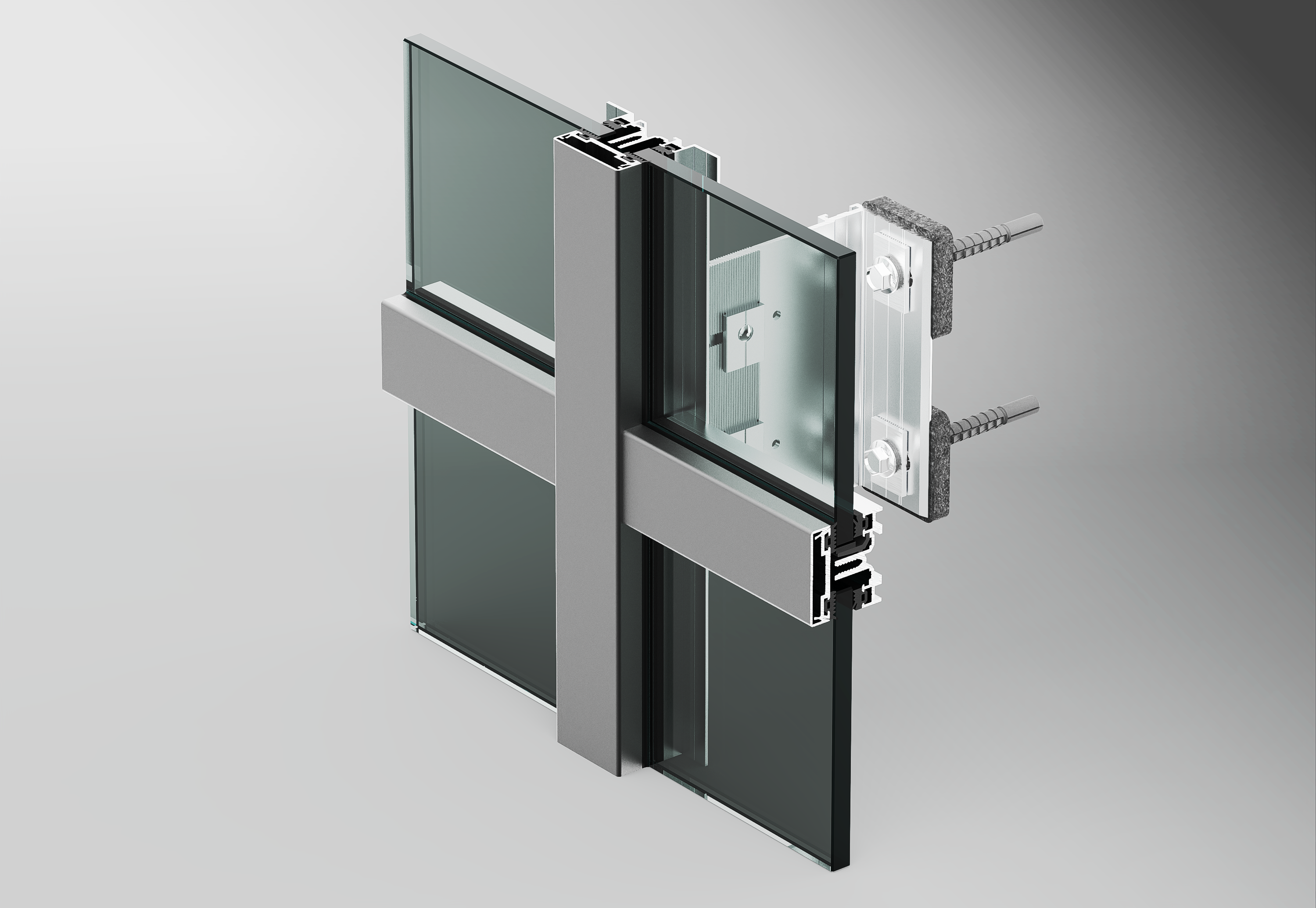

Фасад «тепло-холод» ALT F50 HC
| Внутренняя видимая ширина профилей | 50 мм |
| Внешняя видимая ширина профилей |
50 мм
|
| Толщина заполнения | 4-62 мм |
| Тип встраиваемых конструкций | Все оконно-дверные системы ALT |

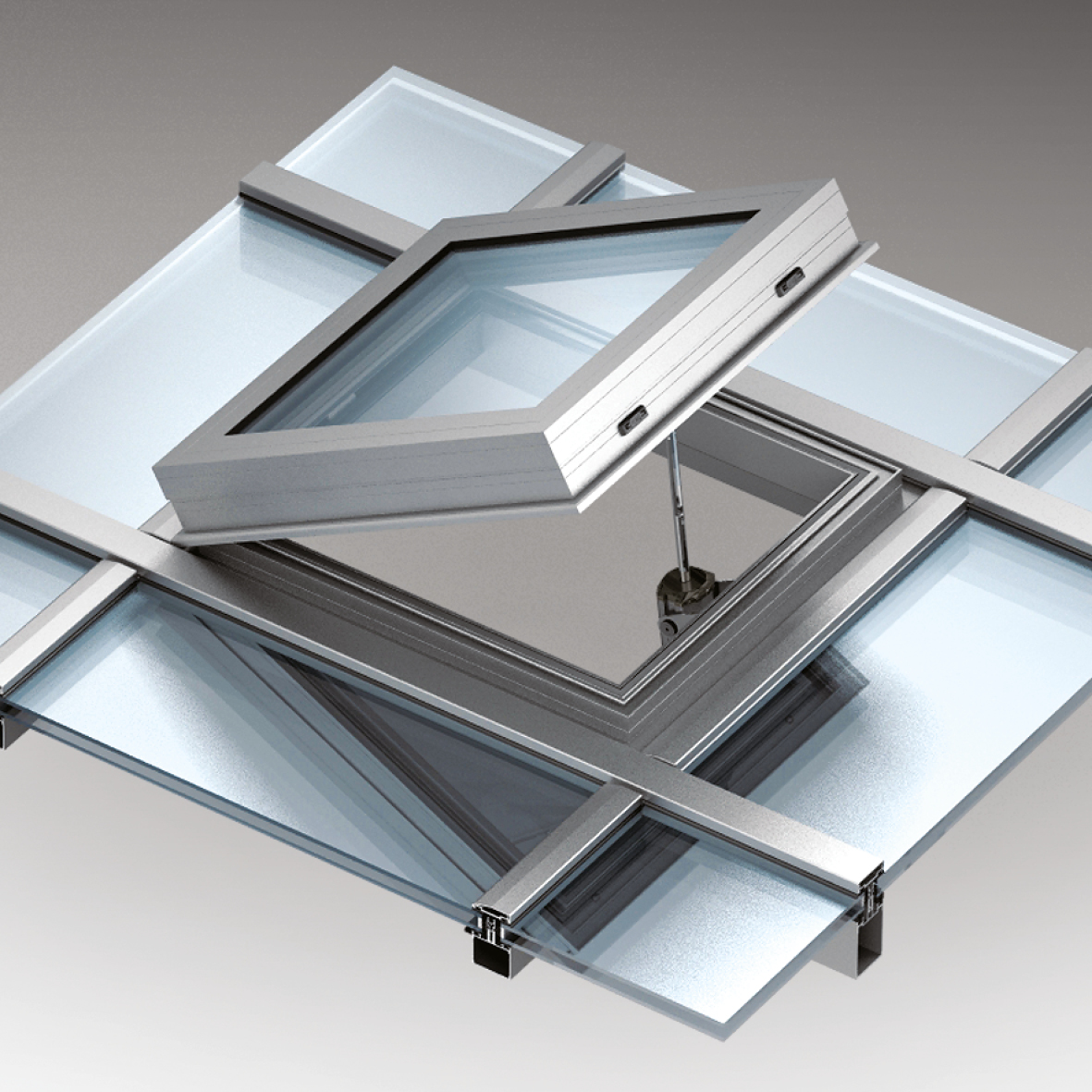

Стандартный лючок дымоудаления
| Внутренняя видимая ширина профилей | 74 мм |
| Внешняя видимая ширина профилей |
74 мм
|
| Толщина заполнения | 4-62 мм |
| Высота люка от плоскости заполнения | 110 мм |

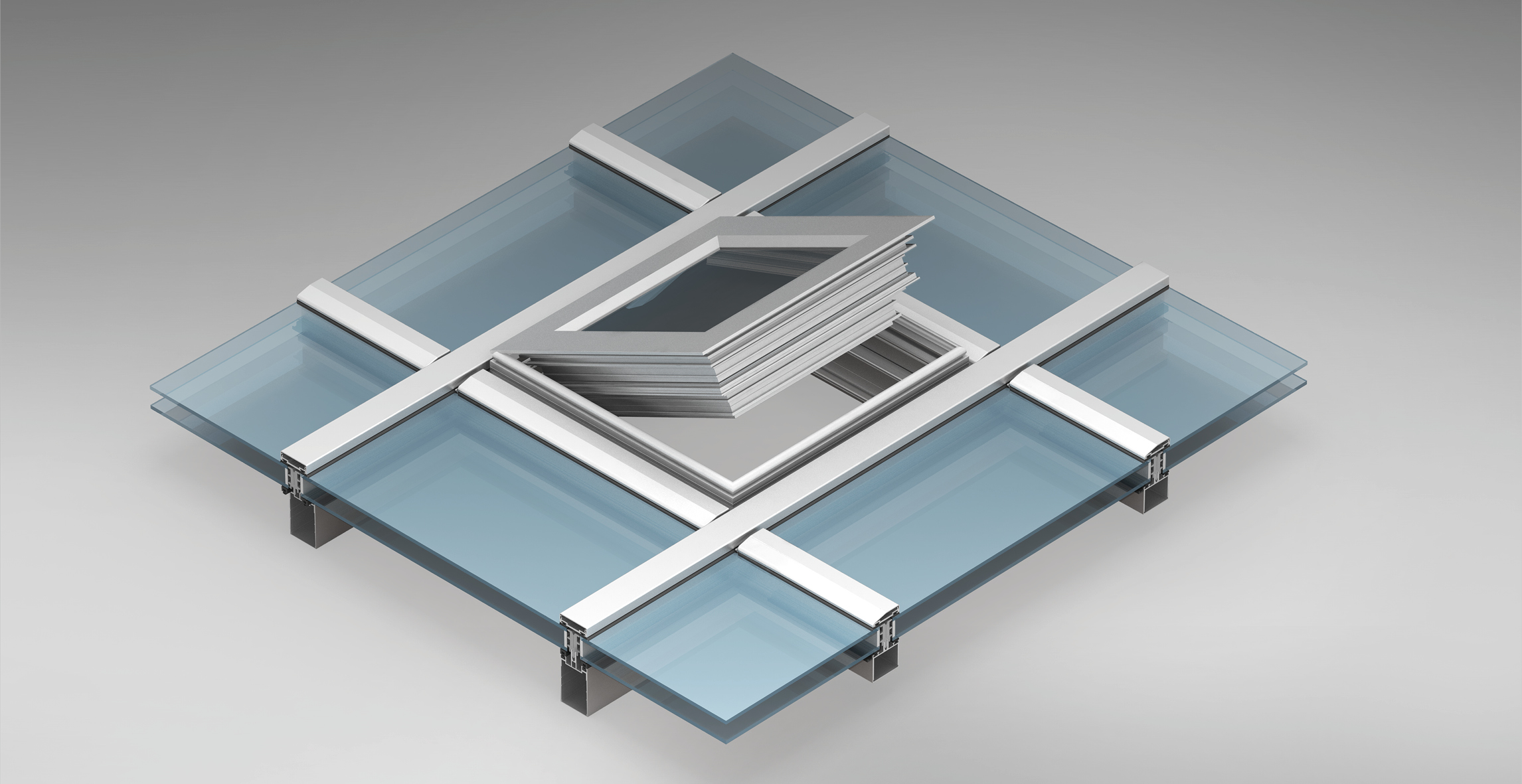

Малозаметный лючок дымоудаления
| Внутренняя видимая ширина профилей | 95 мм |
| Внешняя видимая ширина профилей |
95 мм
|
| Толщина заполнения | до 50 мм |
| Высота люка от плоскости заполнения | 31 мм |

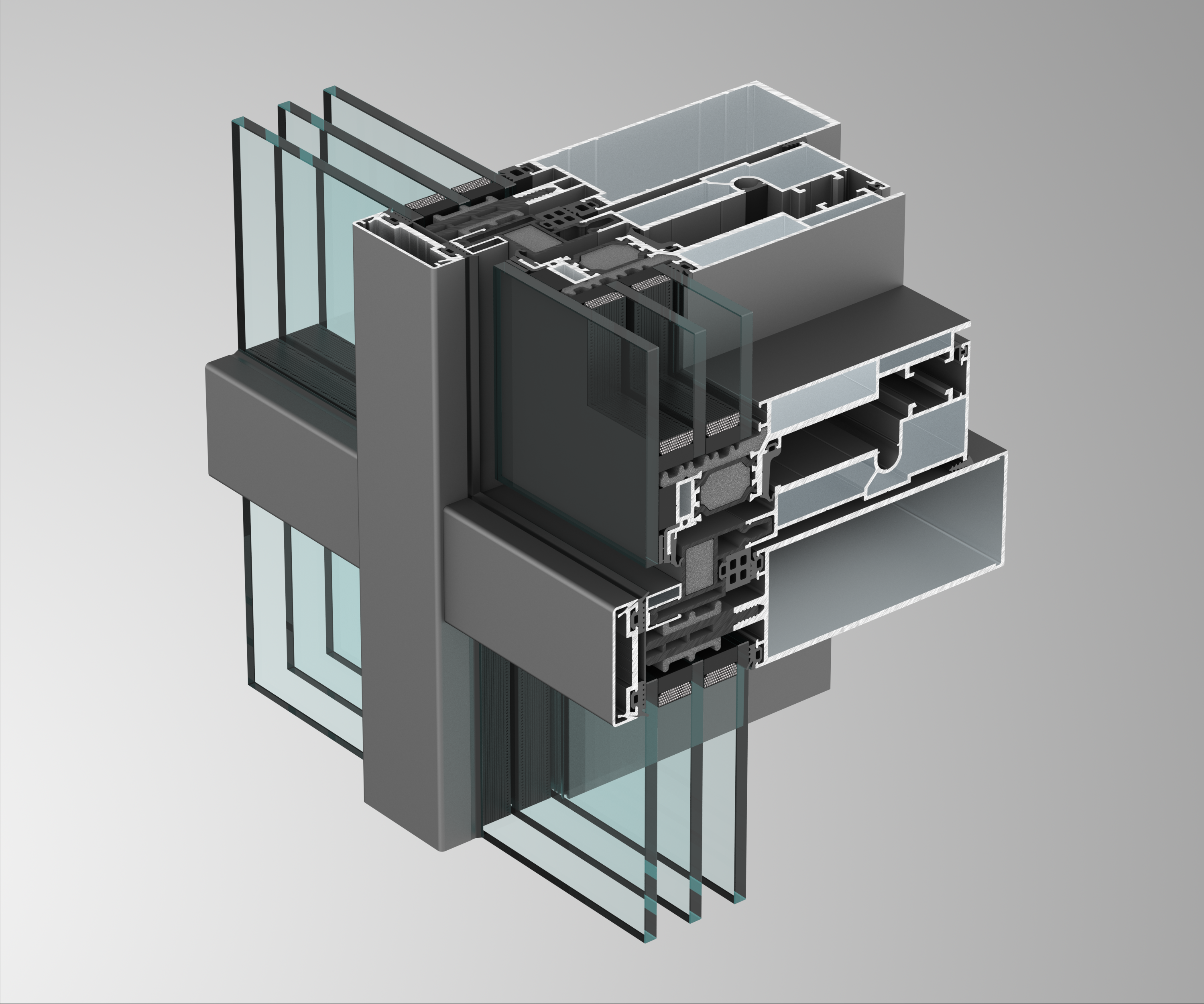

Интегрированное окно с крупногабаритной створкой
| Максимальная высота створки | 3 600 мм |
| Максимальная ширина створки |
2 400 мм
|
| Максимальная толщина заполнения | 74 мм |
| Максимальный вес заполнения | 350 кг |
| Тип открывания | верхнеподвесной, параллельно-отставной |

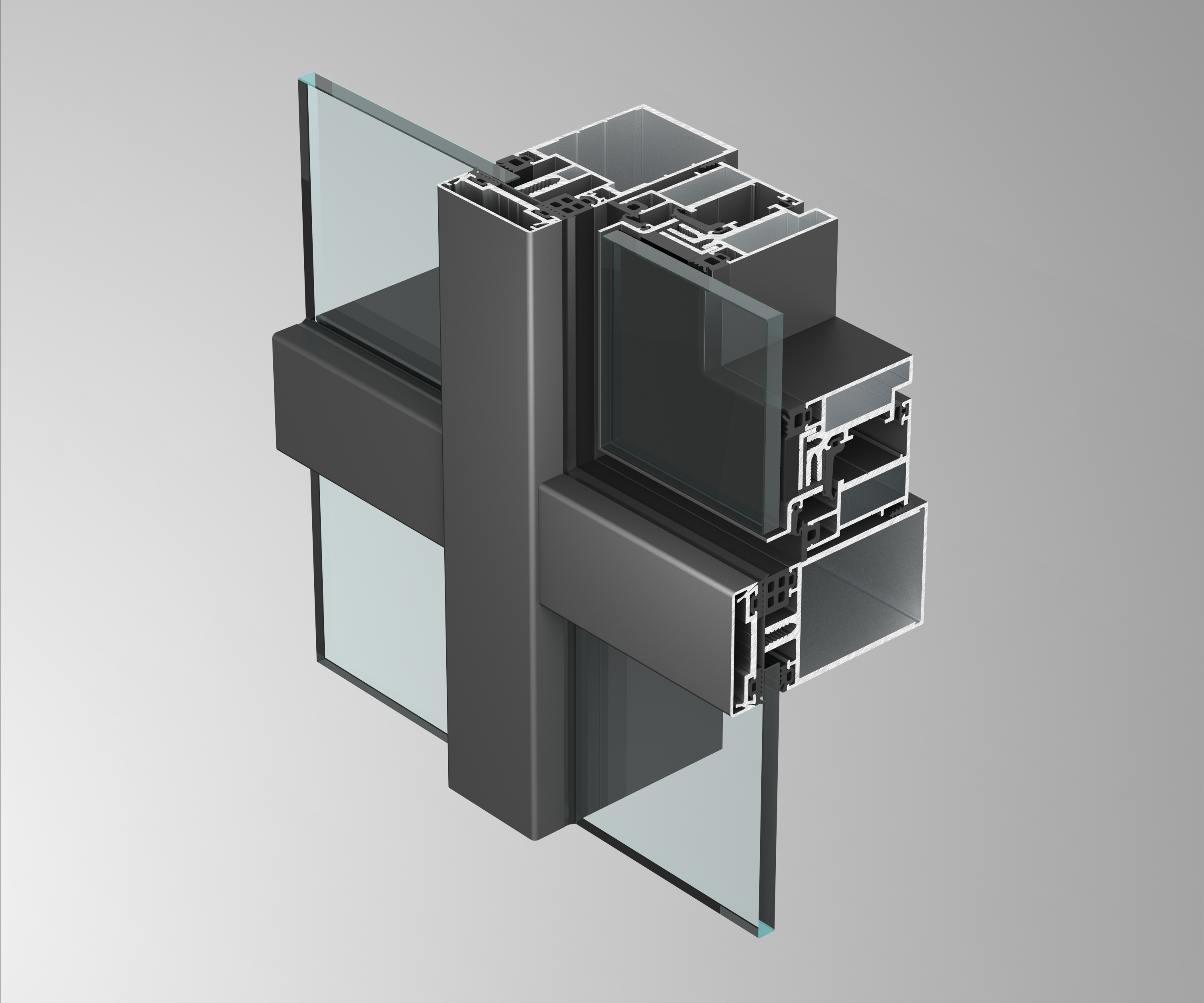

Интегрированное окно с установкой одинарного стекла
| Максимальная высота створки | 2 200 мм |
| Максимальная ширина створки |
1 400 мм
|
| Максимальный вес заполнения | 180 кг |
| Тип открывания | верхнеподвесной |

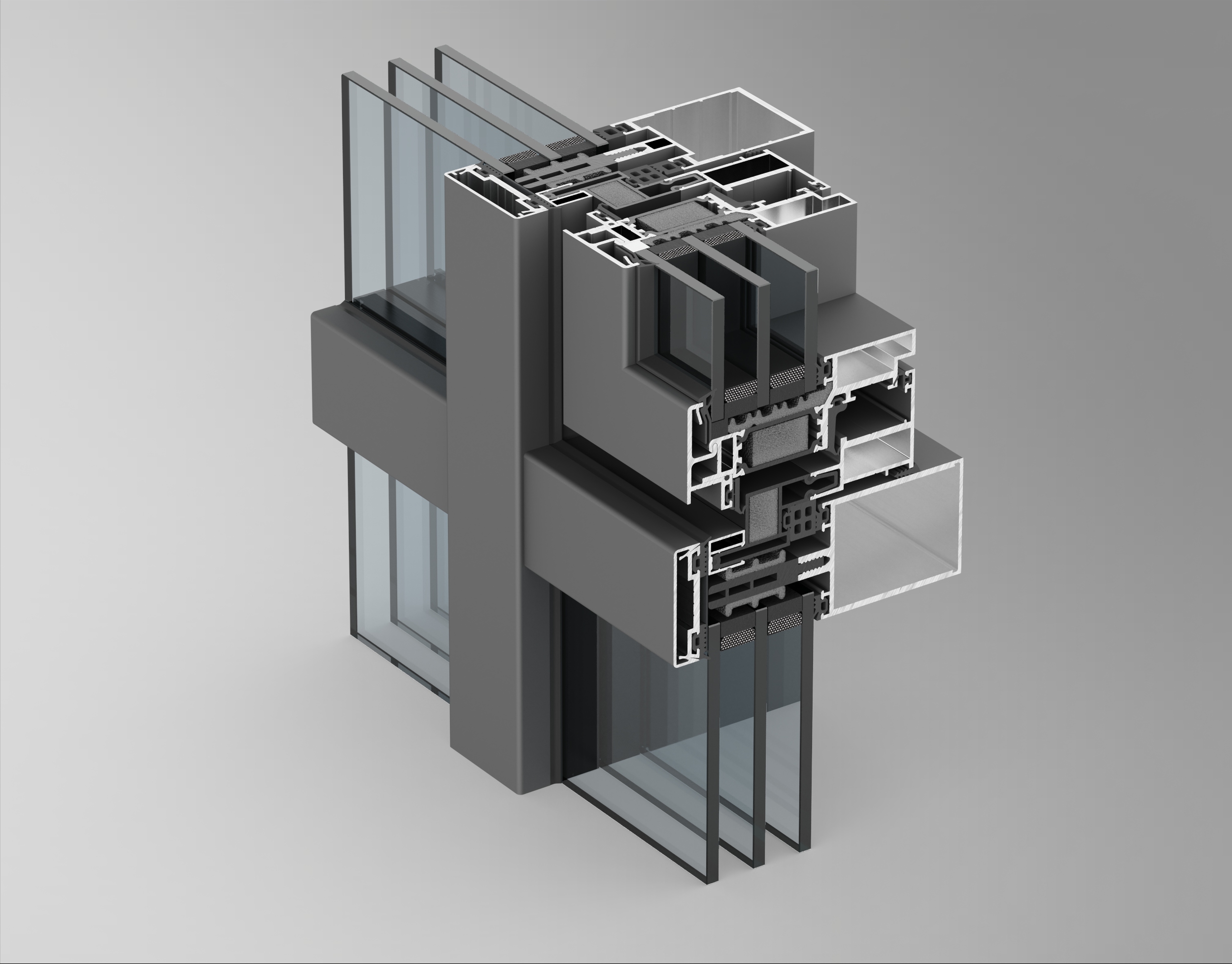

Интегрированное окно с установкой стандартного стеклопакета
| Максимальная высота створки | 2 200 мм |
| Максимальная ширина створки |
1 400 мм
|
| Максимальный вес заполнения | 180 кг |
| Тип открывания | верхнеподвесной, параллельно-отставной |

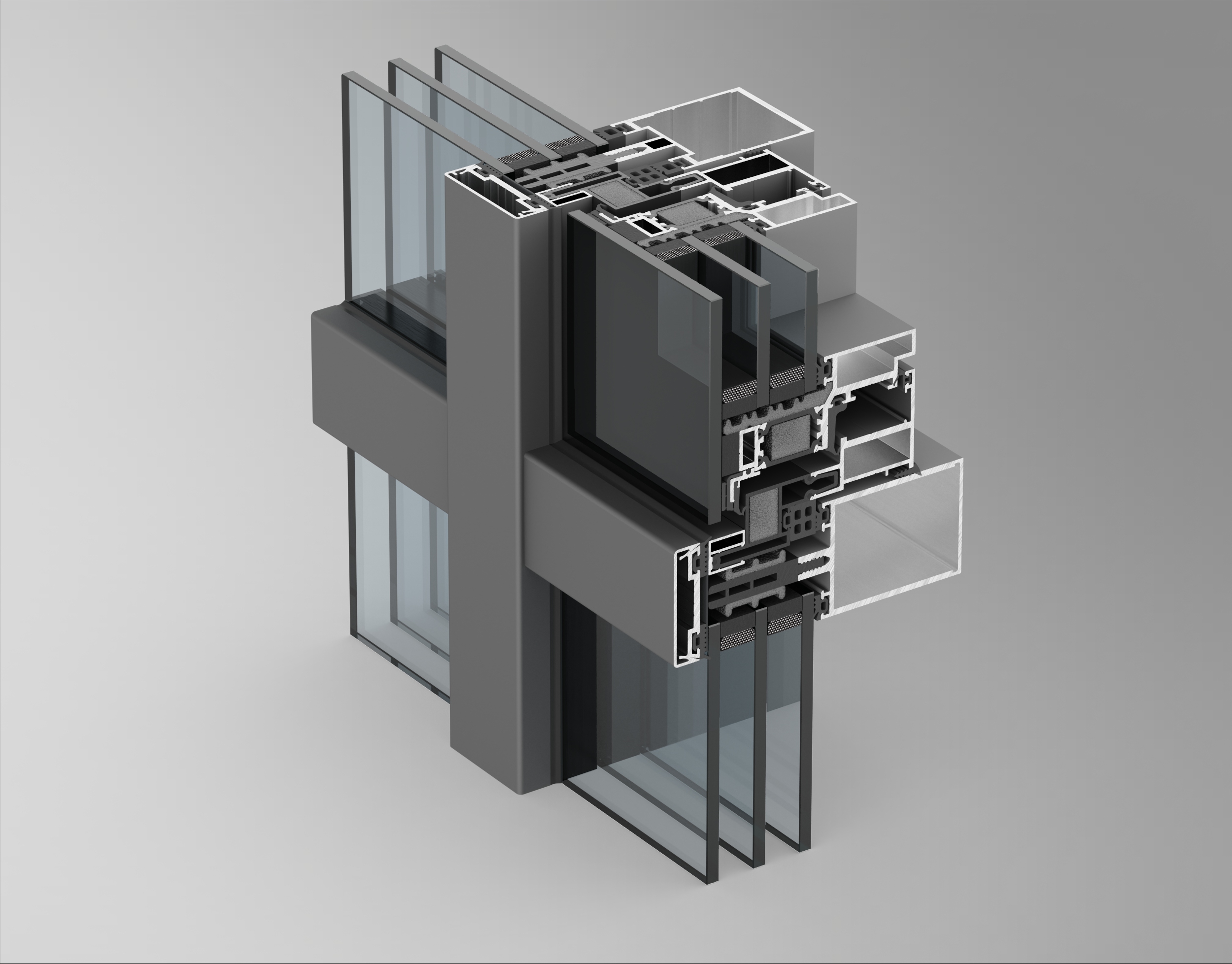

Интегрированное окно «скрытая створка»
| Максимальная высота створки | 2 200 мм |
| Максимальная ширина створки |
1 400 мм
|
| Максимальная толщина заполнения | 74 мм |
| Максимальный вес заполнения | 180 кг |
| Тип открывания | верхнеподвесной, параллельно-отставной |

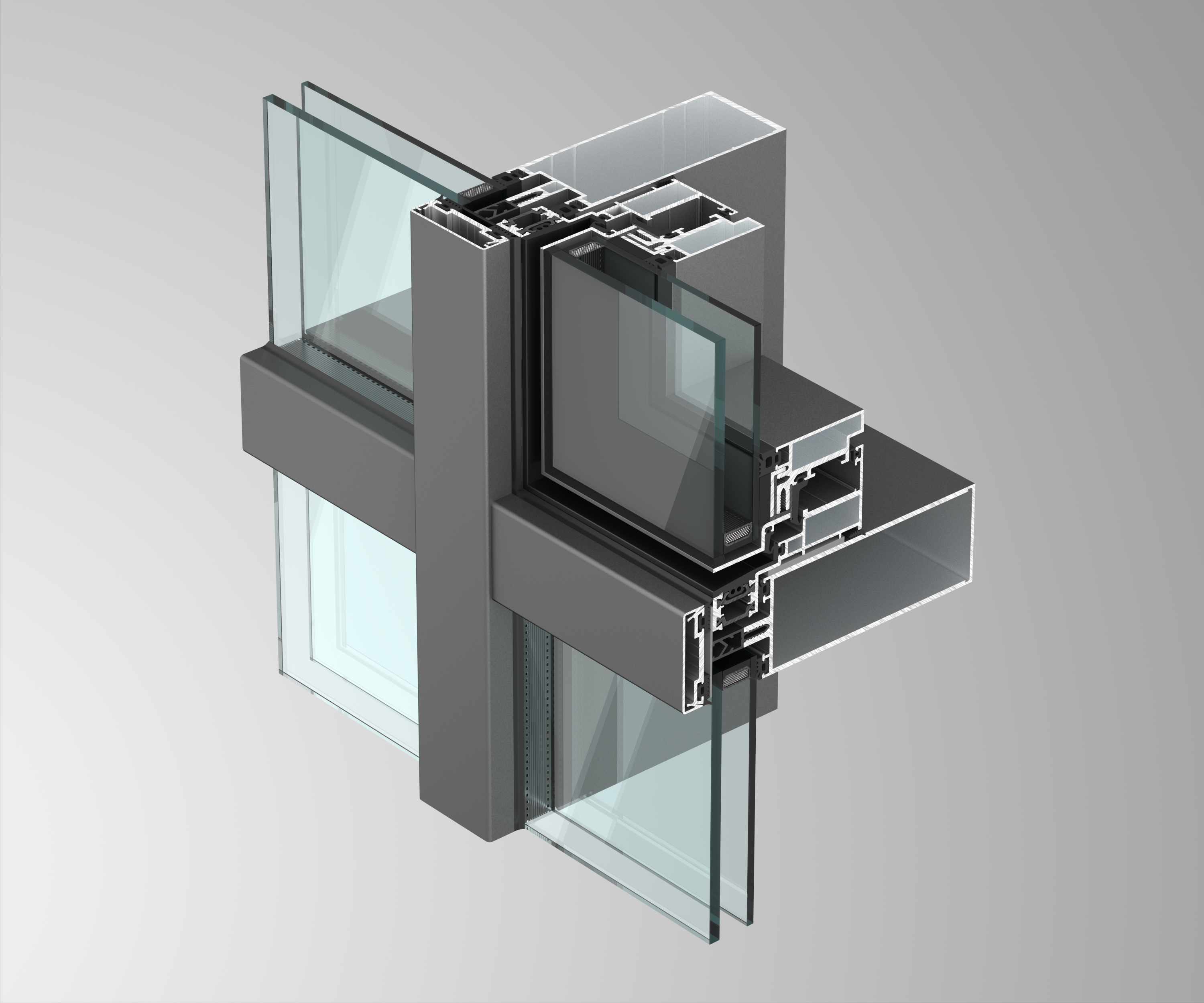

Интегрированное окно со створкой без терморазрыва
| Максимальная высота створки | 2 200 мм |
| Максимальная ширина створки |
1 400 мм
|
| Максимальный вес заполнения | 180 кг |
| Тип открывания |
верхнеподвесно |

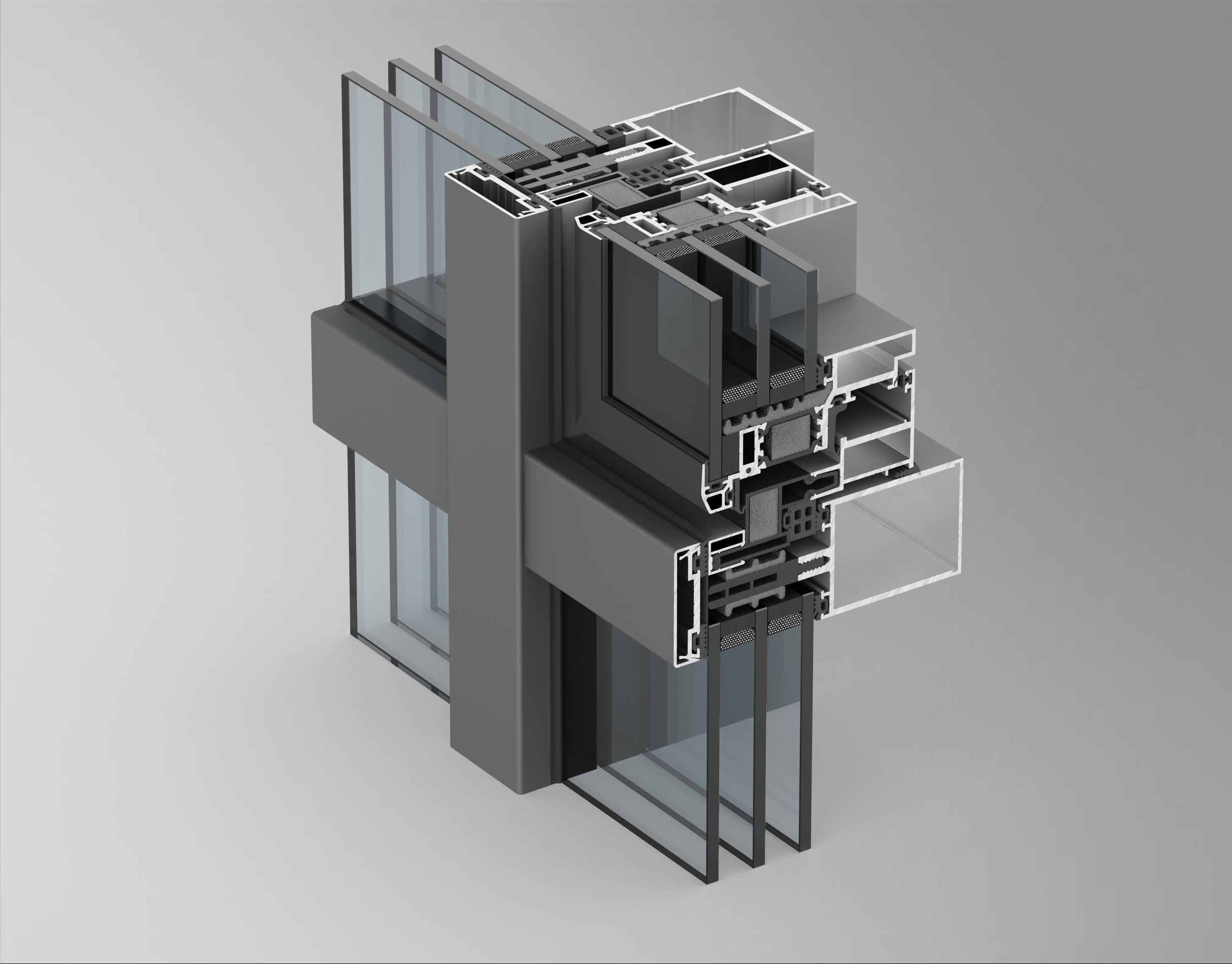

Интегрированное окно «скрытая створка» с малозаметным обрамляющим профилем
| Максимальная высота створки | 2 200 мм |
| Максимальная ширина створки |
1 400 мм
|
| Максимальный вес заполнения | 180 кг |
| Тип открывания | верхнеподвесной, параллельно-отставной |
