Описание

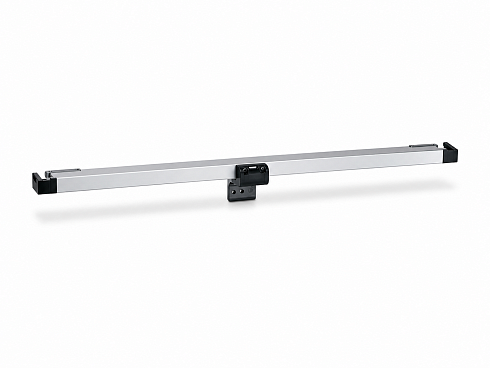

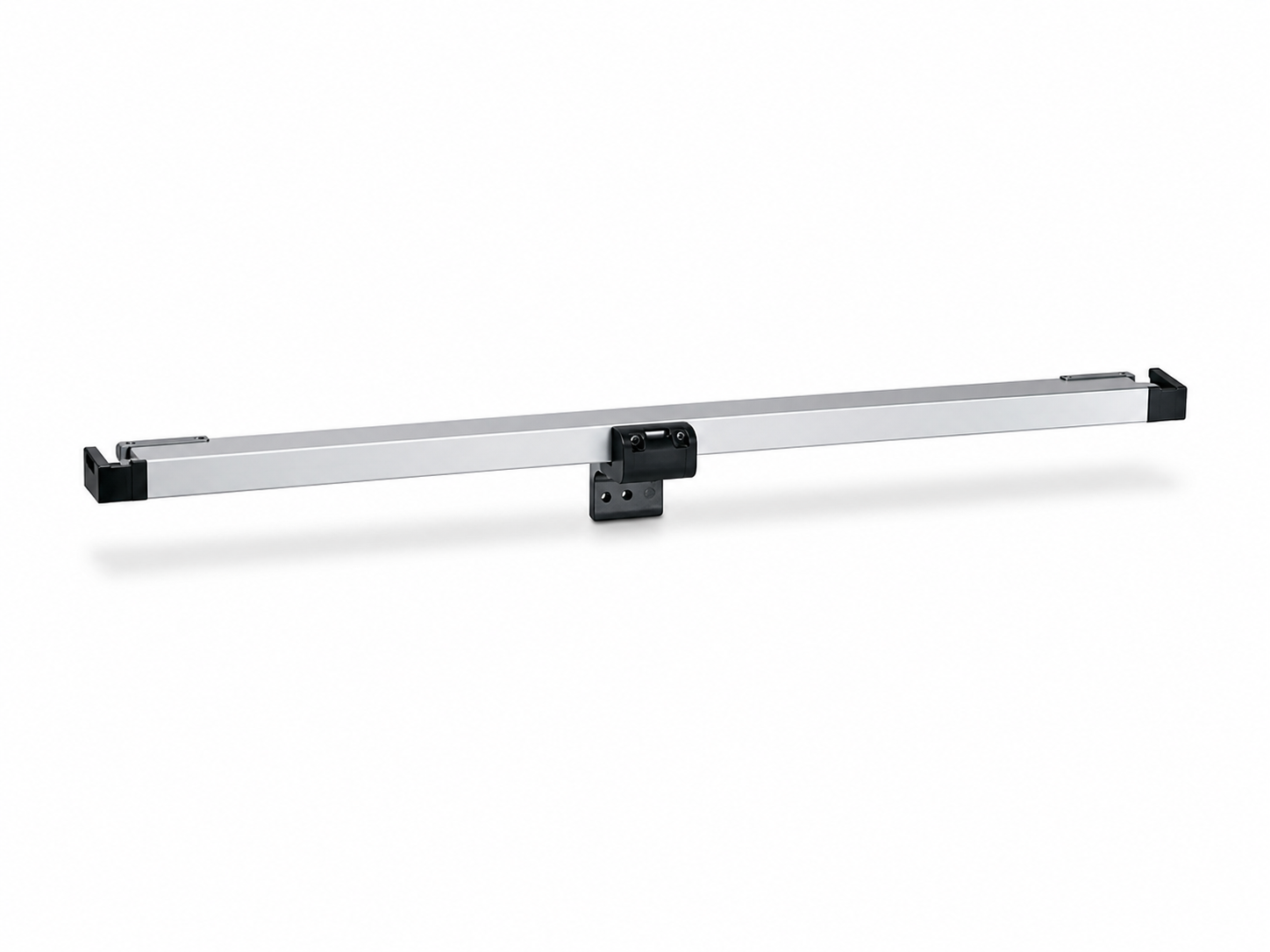

Slimchain
Цепной привод 24 В с привлекательным дизайном и множеством вариантов применения.
Цепной привод 24 В с привлекательным дизайном и множеством вариантов применения.
Области применения
- Система дымо- и теплоотвода (RWA) и естественной вентиляции (24 В) фасадной зоны
- Возможно применение в составе систем приточно-вытяжной вентиляции
- Нижнеподвесные, верхнеподвесные и поворотные окна, открывающиеся внутрь и наружу
- Вертикальные верхнеподвесные окна и параллельно-раздвижные окна
- Монтаж на деревянные, пластиковые и металлические окна
- Монтаж на дверном полотне, на дверной коробке или встраивание
- Системное решение в комбинации с приводом запирания Power lock
Характеристики
| Требуемое место на раме (мин.) | Монтаж на раму EW: 40 мм, монтаж на створку EW: 16/21 мм, монтаж на раму AW: 31 мм |
| Занимаемая площадь на створке (мин.) | Монтаж на раму EW: 40 мм, монтаж на створку EW: 34/29 мм, монтаж на раму AW: 19 мм |
| Возможная длина хода | 300 mm, 500 mm, 800 mm |
| Скорость открывания при вентиляции | 5 mm/s |
| Скорость закрывания | 5 mm/s |
| Усилие тяги (макс.) | 300 Н |
| Усилие нажима (макс.) | 100 Н (в зависимости от длины хода), см. диаграмму взаимосвязи усилия и длины хода |
| Усилие удерживания (макс.) | 2000 N |
| Вес створки | 200 кг* |
| Участок перекрытия | 0–23 мм (в зависимости от применения и кронштейна) |
| Напряжение в режиме работы | 24 В, 24 В |
| Рабочее напряжение | 24 V DC |
| Потребляемый ток | 1.1 A |
| Потребление тока | Вентиляция (24 В): 0,9 A; RWA (18 В): 1,1 A |
| Потребляемая мощность | 22 W |
| Время включения | 30 % |
| Сечение кабеля | 5 m, 7.5 m |
| Диапазон температур | -5°C...+70°C |
| Степень защиты | IP40 |
Дополнительно
Преимущества:
- Узкая конструкция и неброский внешний вид оптимально интегрируются в дизайн фасада
- Плавно регулируемый ход привода и отдельные скорости для режимов вентиляции и дымо- и теплоотвода
- Также выпускаются специальные версии с возможностью выбора величины хода, длины кабеля, цвета и лево-/правосторонней ориентации
- Синхронизация до четырех приводов без внешнего управления
- DIP-переключатель для переключения режима работы (одиночный и синхронизированный, главный, подчиненный)
- Быстрая и простая установка с помощью монтажной системы smart fix
- IQ windowdrive — интеллектуальное управление приводом
- Проверено как система естественного дымо- и теплоотвода (сеДТО) (NRWG) согласно с EN 12101-2
